Der Verein Duisentrieb e.V. – aktiv im Bereich Ermöglichung von Zugang zu Technik und Technikwissen für Jugendliche aus schwierigem Umfeld – möchte in dieser Krise auch einen Beitrag leisten.
Aus diesem Grund haben wir uns entschlossen, einfache Schutzvisiere für den Schutz des Gesichts vor Tröpfcheninfektion herzustellen.
Hinweis: Wir „produzieren“ eine kleine Menge dieser Visiere in „Heimarbeit“ und geben sie an med. Einrichtungen in Duisburg ab. Bitte haben Sie Verständnis dafür, dass wir nicht an Orte „liefern“ können. Dazu reichen unsere Kapazitäten nicht aus. Anzumerken ist außerdem: Bei dem Visier und dem dem hier beschriebenen Mund-Nasen-Schutz handelt es sich explizit nicht um ein medizinische Produkte, sondern um Selbstbau-Lösungen ohne irgendwelche Zertifizierungen und ohne Nachweis der Funktion!
Die Idee zu diesen Visieren stammt übrigens nicht von uns, sondern geht zurück auf ein YouTube-Video von Dr. Frank, einem Arzt eines Görlitzer Krankenhauses.
Wir stellen die Visiere in erster Linie für Menschen im Gesundheitswesen und im Handel kostenlos zur Verfügung, um dieser Gruppe, die sich täglich für uns in Gefahr begibt, zu danken. Weiter unten finden sich in einer bebilderten Anleitung aber auch die einzelnen Schritte, um selbst ein Visier zu bauen.
Vor der ersten Verwendung
Die Visiere sind nicht alle identisch, d.h. vor allem die Kopfriemen können etwas kürzer oder länger sein. Suchen Sie sich das passende heraus.
Wir haben die Visiere bewusst nicht gekürzt, wenn Sie möchten, können Sie die Visiere mit einer Schere einfach kürzen, um sie Ihrer Gesichtsform anzupassen. Schneiden Sie aber bitte die Ecken wieder rund, damit Sie sich nicht an einer scharfen Kante verletzten.
Bitte reinigen Sie das Visier vor der ersten Benutzung! Das können Sie mit Desinfektionsmittel machen aber zur Not auch mit Glasreiniger oder Seifenlauge. Bitte nehmen Sie diesen Hinweis ernst, denn wir können nicht für die verschiedenen Stationen des Weges, den dieses Visier schon genommen hat, garantieren.
Verwendung

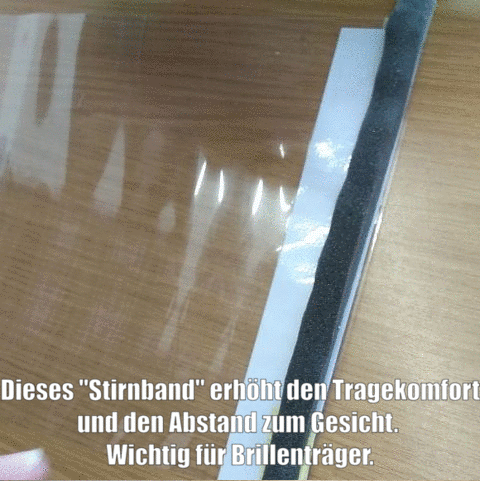

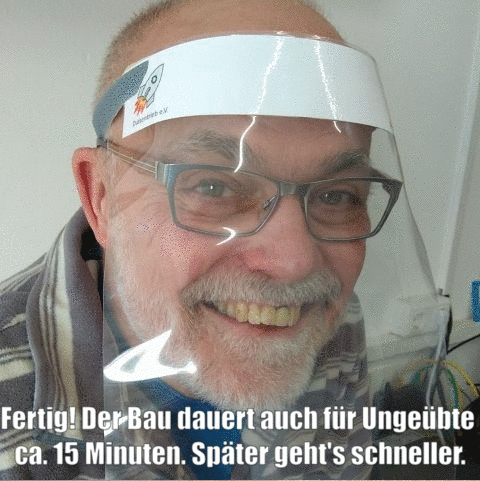

Die Visiere können über und zusätzlich zu einem Mund-Nasen-Schutz und auch mit Brille getragen werden. Ein Abstandshalter aus Schaumstoff im Stirnbereich sorgt für etwas Abstand vorm Gesicht. Die Visiere werden mit einem Klettverschluss hinter dem Kopf verschlossen.
Für Feedback und Verbesserungsvorschläge sind wir dankbar! Bitte schreiben Sie ggf. eine E-Mail an:
Anleitung zum Selbstbau
Nachmachen ist gewünscht! Damit Sie noch einfacher, selber ein Schutz-Visier für sich oder aber auch andere herstellen können, haben wir eine kleine Bildanleitung für sie zusammen gefasst.
Benötigt werden:

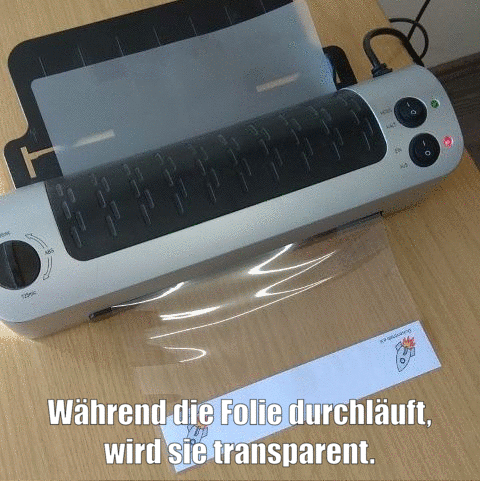

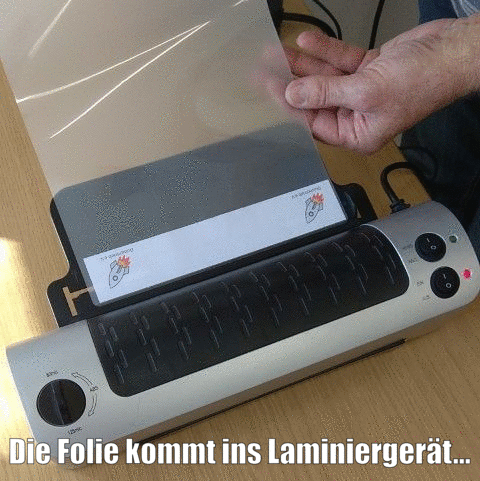

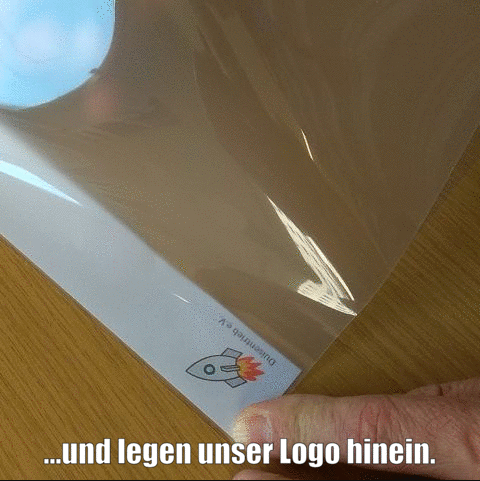

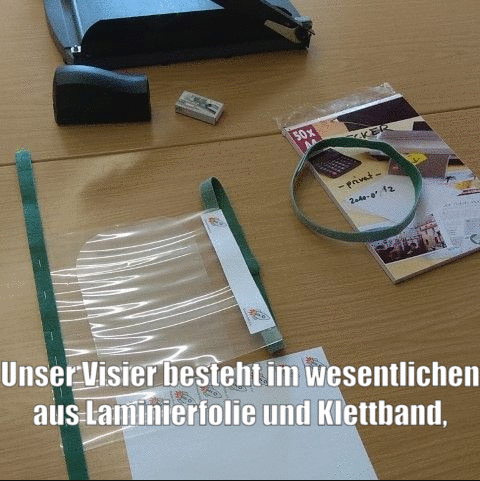

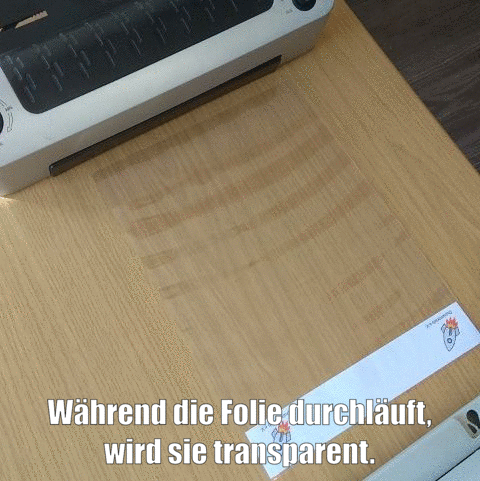

- Laminierfolie und Laminiergerät

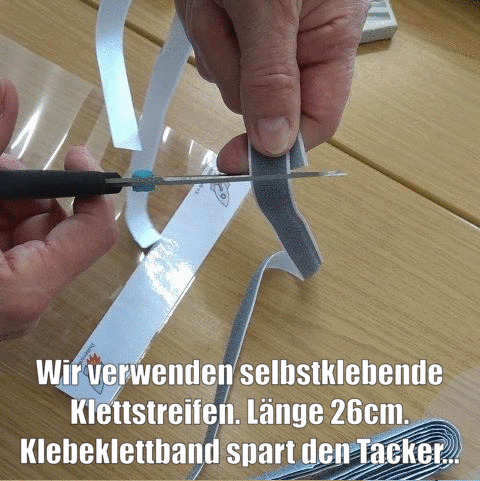

- Klettband, ca. 52cm bei selbstklebendem Klettband, sonst ca. 20 cm mehr

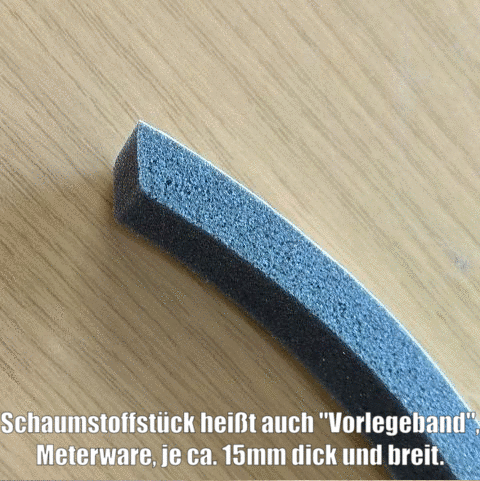

- Ein Stück Schaumstoff als Unterlage im Stirnbereich, alternativ Filz
- Malerkrepp, um bei selbstklebendem Klettband einen Teil der Klebefläche zu neutralisieren
- ggf. einen Tacker, Heißkleber oder anderen Klebstoff, falls Klettband ohne Klebefläche verwendet wird.
- eine scharfe Schere, um die Ecken der Folie und des Klettbands abzurunden
Einzelne Schritte
In unserer Galerie können Sie sich die einzelnen Bilder bzw. Arbeitschritte ganz in Ruhe anschauen.
3D-Druck – Visierhalter drucken
Fertigung mit 3D-Drucker
Es gibt verschiedene Vorlagen, die die Funktion eines Kopfriemens als 3D-Druckteil realisieren.
In diese Halter, die vor der Stirn getragen und hinter dem Kopf mit einem (Gummi-)Band fixiert werden, wird die Laminier- oder Overheadfolie eingeklemmt.
Optional gibt es ein zweites 3D-Druckteil, was am unteren Ende des Visiers die Rundung unterstützt. Dieses findet sich in der Dateisammlung von “Prusa“.
Externe Links
Prusa 2 Teile, Druckzeit ca. 4 Stunden, (abgerufen 31.03.2020). Empfehlung: nur das stabilisierende Unterteil (…“reinforcement“…) verwenden und mit dem nächsten Modell (Thingiverse) weitermachen.
Thingiverse 1 Teil, Druckzeit ca. 2,5 Stunden, (abgerufen 31.03.2020), Unterteil (…“reinforcement“…) aus Prusa-Sammlung (voriger Eintrag) verwenden.

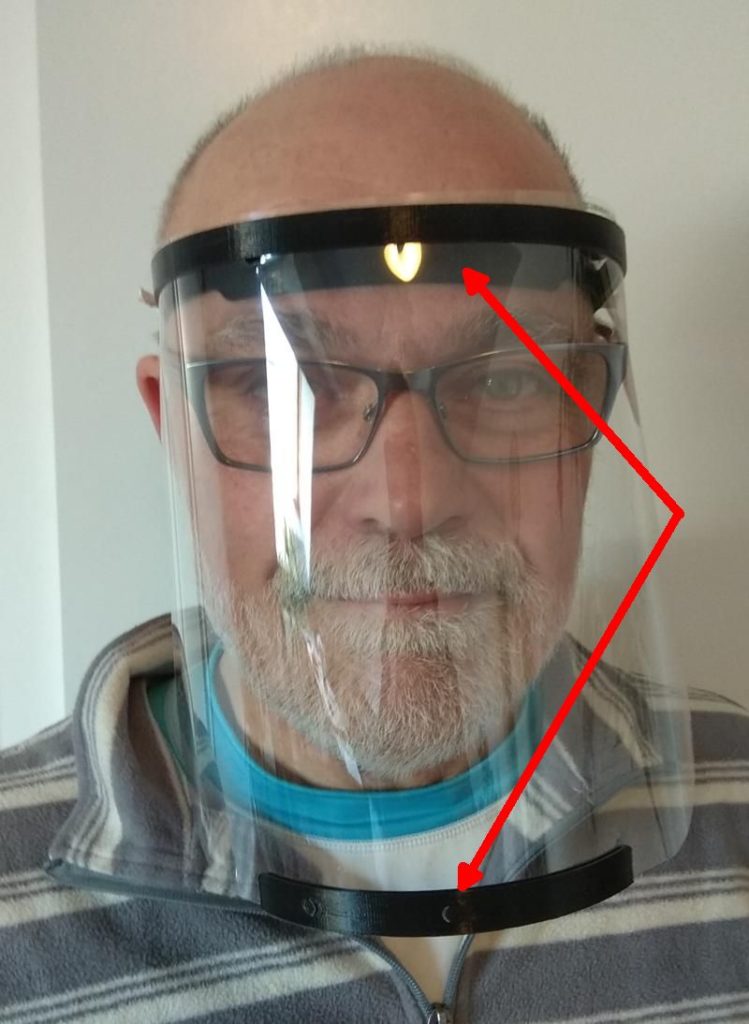

Das 3-teilige Set wird nur zusammengesteckt. Die Folie kann eine Laminierfolie oder eine Overheadfolie sein. Der obere Rahmen enthält einen Klemmmechanismus, der untere Teil zur Verstärkung ist aufgesteckt.
Wichtig ist: Das gedruckte Material ist PLA (lässt sich auch in Innenräumen verarbeiten). Hierbei ist zu beachten, dass dieses Material ab 60°C anfängt, weich zu werden. Das eine Desinfektion ist nicht in Heizgeräten oder in Wasserdampf möglich. Die Visiere lassen sich jedoch mit Mitteln zur Flächendesinfektion behandeln und adzu auch einfach in die drei Einzelteile zerlegen und wieder zusmmensetzen.
Mund-Nasen-Schutz aus Stoff
Ein Mund-Nasen-Schutz kann aus Stoff selbst genäht werden.
- Der Stoff sollte kochfest sein und nicht färben
Als Format wird meist eine Art horizontale Ziehharmonika-Faltung empfohlen.
Die Ausführung ist in der Regel mehrlagig, es können auch unterschiedliche Materialien zum Einsatz kommen.
Der Mund-Nasen-Schutz kann zur Befestigung z.B. mit Bändern hinter dem Kopf zusammengebunden werden.
Material
- kochfester Baumwollstoff (Geschirrhandtücher, Bettzeug, Kittel, etc.)
- Schrägband oder Bänder aus mehrfach gefaltetem Stoff selbst nähen, Länge ca. 90cm
- Fester Drahl (z.B. Kupfer – rostet nicht) oder Bügel als Nasenauflage
Werkzeuge
- Nähmaschine
- Bügeleisen
- Bügelbrett
- Schere
- Stecknadeln
- Garn
- …
Externe Anleitungen
Feuerwehr Essen (abgerufen 31.03.2020)
Deutscher Hausärzteverband Niedersachsen (abgerufen 31.03.2020)
Bleiben Sie gesund!
